本文件規定了消防用雷達生命探測儀的結構與分類、型號、技術要求、試驗方法、檢驗規則、標志、包裝與運輸。
本文件適用于消防應急搶險救援作業中使用的雷達生命探測儀（以下“簡稱探測儀”）。
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 191 包裝儲運圖示標志
GB/T 2423.1 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB/T 2423.2 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB/T 2423.4 電工電子產品環境試驗 第2部分：試驗方法 試驗Db：交變濕熱（12h＋12h循環）
GB/T 2423.5 環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊
GB/T 2423.10 環境試驗 第2部分：試驗方法 試驗Fc：振動（正弦）
GB/T 4208 外殼防護等級（IP代碼）
GB/T 5101 燒結普通磚
GB/T 14040 預應力混凝土空心板
GB 50203 砌體結構工程施工質量驗收規范
下列術語和定義適用于本文件。
3.1
雷達生命探測儀 life detection radar
采用生物雷達技術，利用軀干肢體運動或心肺活動引起雷達回波的相位變化提取生命特征信號，判斷在倒塌建筑廢墟等障礙物（除連續金屬或液體介質）內部是否具有生命體的儀器，主要由雷達主機和顯示控制終端組成。
3.2
雷達主機 radar ut
接受指令，發射和接收雷達電磁波并進行信號處理和回傳的單元。
3.3
顯示控制終端 display and control unit
對雷達主機發送控制指令，并接收、顯示雷達主機狀態和探測信息的單元。
3.4
穿透能力 penetration ability
雷達電磁波穿透障礙物（除連續金屬或液體介質）對生命體進行探測的能力。
3.5
單維定位能力 distance detection ability
探測儀確定生命體距離信息（相對于雷達主機位置）的能力。
3.6
多維定位能力 positioning detection ability
探測儀僅經過一次探測過程后，確定生命體的距離、角度信息（相對于雷達主機位置）的能力。
3.7
虛報率 false alarm rate
探測范圍內無生命體，探測儀錯誤給出有生命特征信號的概率。
3.8
漏報率 leak alarm rate
探測范圍內有生命體，探測儀錯誤給出無生命特征信號的概率。
3.9
人體生命信息信標儀 simulator of human vital sign
模擬人類生命特征信息的裝置（以下簡稱信標儀）。
探測儀按功能分為單維單目標、單維多目標、多維單目標和多維多目標四種類型。

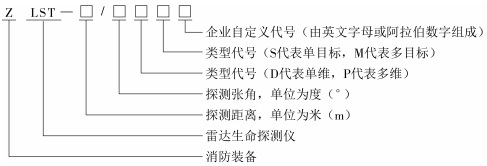

探測儀產品型號的編制應符合下列規定：
示例：
Z LST-5/60DSA表示探測距離不大于5m、探測張角不大于60°的單維單目標消防雷達生命探測儀，企業自定義代號為A。
6.1 外觀及裝配質量
6.1.1 外觀
探測儀外表應平整、光潔、無開裂、劃痕、毛刺和變形等；表面涂敷層無起泡、龜裂和脫落；文字、標志和各種顯示應清晰。
6.1.2 裝配質量
探測儀裝配應緊湊、完整、牢靠和端正；緊固部位無松動；各部件無破損、錯位、毛刺等缺陷。
6.2 質量
探測儀（含電池）的質量應不大于15 kg。
6.3 通信控制功能
顯示控制終端應能通過遙控方式與雷達主機進行通信，并能控制雷達主機的工作。
6.4 探測范圍設置功能
顯示控制終端應具有設置雷達主機探測距離范圍的功能。
6.5 電量顯示功能
探測儀應具有顯示剩余電量的功能。
6.6 探測距離
探測儀的探測距離應符合表1的規定。
6.7 探測張角
探測儀的探測張角應符合表1的規定。
6.8 探測距離誤差
探測儀的探測距離誤差應符合表1的規定。
6.9 定位角度誤差
6.10 探測誤報率
6.10.1 探測虛報率
探測儀的探測虛報率應符合表1的規定。
6.10.2 探測漏報率
探測儀的探測漏報率應符合表1的規定。
表1 探測性能參數
探測距離 m | 探測張角 (°) | 信標儀設定距離 m | 測距誤差 m | 定位角度誤差 (°) | 虛報率 % | 漏報率 % |
≤5 | ≤60 或≤90 或≤120 | ≤5 | ±0.5 | ±10 | ≤20 | |
≤10 | ≤10 | ±1.0 | ±15 | |||
≤5×2n | ≤5×2n | ±2.0 | ||||
注1：n為不小于2的自然數。 注2：探測張角60°、90°和120°分別表示張角范圍為±30°、±45°和±60°。 | ||||||
